TESTSYSTEME.... AOI optische Inspektionssysteme..........................In-Line.............Stand

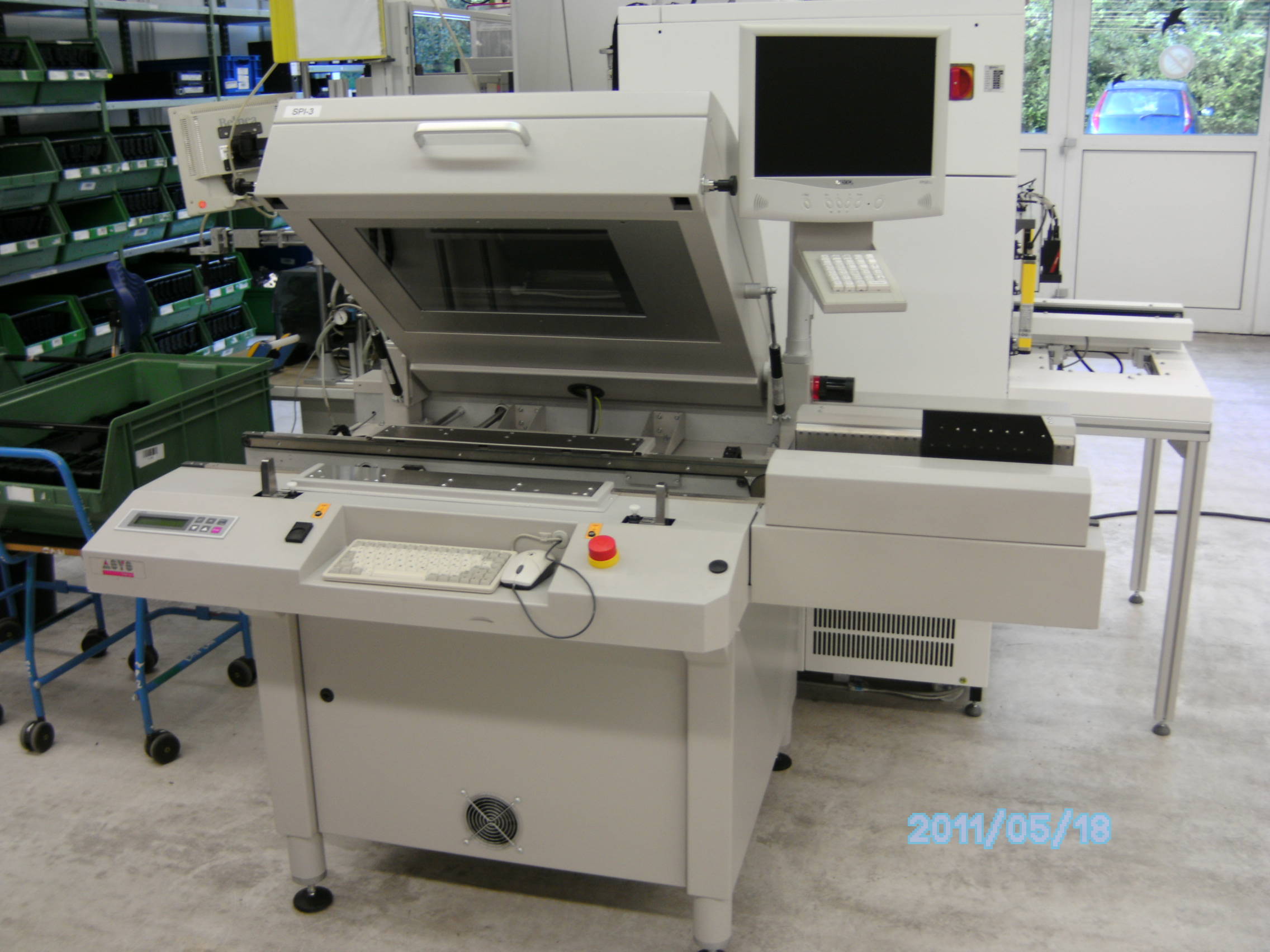

Allone............. V* ASYS/MODUS AOI-System Typ TRM 02-S 1590, Bj. 04/03, (Auszug aus dem Asys Datenblatt) * Einzelsystem zur Inspektion der Leiterplattenoberseite Technische Daten: Scaneinheit:
Auflösung: 600 – 1200 dpi, RGB-Farbfilter auf CCD-Zeilensensor,
Farbtiefe 3 x 12 bit intern, 3 x 8 bit extern. Lichtquelle: Multi-LED-Beleuchtung,
Meniskuskontrolle durch rote Beleuchtung unter 45°, wahlweise schaltbar,
weiße und rote LED’s (396 LED’s gesamt), Pulsweitenmodulierte
Helligkeitssteuerung, Telezentrische Linse zur parallaxenfreien Darstellung
System-PC: Intel Core 2 Quad 2,83
GHz, 8 GB RAM, DVD-Brenner, Netzwerkkarte, 2 x 1Gb/s, I/O Karte, 1TB Harddisk,
WinXP64 Tastatur, Maus, Blocktastatur, 19‘‘ TFT-Monitor Arbeitsbereich und Auflösung:
Arbeitsbereich 300 mm x 410 mm, LP-Fläche 300 mm x 400 mm bei 1200
dpi, unabhängig von der Bauteilanzahl: 23 Sekunden. Transportsystem und Inline-Einbindung:
Systemunabhängige Schnittstellendefinition für Transportband,
Standard-Inlinesystem mit ASYS-Transportband Abmessungen und Gewicht: Inline-System
1060 mm oder 1590 mm x 1200 mm, Höhe 1300 mm, Gewicht ca. 450 kg,
Technische
Daten anfordern und/ oder Angebot anfordern V* Viscom Ersatzteilpakete mit Kameras, Rechner Mechanik
für VISCOM S6034 Lötstellenkontrollsysteme. Bilder,
technische Daten anfordern und/ oder Angebot anfordern In-Circuit Testsysteme.........................Zubehör................Ersatzteile..........Reparaturservice..... V* HP3070 serie 3, 4 Modul System mit 4 St. ASRU ‘C’
Boards, 4 St. Control plus Boards, 24 St. Hybrid SD 12 Mp/ s Boards 03066-6652,
8 St. Channel Boards, 1 St. Access Boards, Streifendrucker + Fußschalter,
Unix Rechner Modell B180 c/w, Unix 10.2 und BT 5.21, 256 MB RAM, 9 Gb
disk drive, Zweite LAN Karte & zweites serial port, TAMS-HPIB interface
Board, DDS2 DAT drive, Tastatur, Maus, und neuer NEC 17” Bildschirm,
8 port Hub, 4 St. 6624A DUT Netzgeräte in der Support Bay, S5 Schwingarm
& interne Vacuumeinheit mit 4 Vakuumventilen für 4 Module getrennt
ansteuerbar Bilder,
technische Daten anfordern und/ oder Angebot anfordern Bilder,
technische Daten anfordern und/ oder Angebot anfordern V* GenRad Tester VIPER , mit geringer Laufzeit Bilder,
technische Daten anfordern und/ oder Angebot anfordern V* GENRAD 2287 L Testsystem mit 20 HDC1 cards, 8 Combo
II, Alliance programmable power supplies Bilder,
technische Daten anfordern und/ oder Angebot anfordern V* SPEA Unitest 505AP, 384 Pin 100V Option ext. Mux. + 64 Pin 100V Option
abschaltbar. 400V Bilder,
technische Daten anfordern und/ oder Angebot anfordern V* GenRad volle technische Unterstützung für
alle GR227x Systems. Wir möchten unser Lager schließen
und bieten für einen absoluten Minimalpreis alle Boards, Adapter
Konverter, Power Supplies an. Bilder,
technische Daten anfordern und/ oder Angebot anfordern V* GENRAD 228x, Sie erhalten von ATE-Systems
jede Art von System, jedes Board und Reparatur und alle anderen Systemkomponenten. Bilder,
technische Daten anfordern und/ oder Angebot anfordern V* HP3070 REPARATUR-SERVICE....... für
alle System Boards wie ASRU C, Control Plus, Control XT64 Boards,Power
Supplies, inkl. UNIX-Rechner Bilder,
technische Daten anfordern und/ oder Angebot anfordern .............................
Bitte fragen Sie jede Art von HP3070 System oder Support an...... Funktionstestsysteme................. V* Geneva GR5000 Funktionstestsystem komplett mit Software Bilder,
technische Daten anfordern und/ oder Angebot anfordern V* Factron/ Schlumberger
Kombi-Testsystem S790 VXI Technische
Daten anfordern und/ oder Angebot anfordern Anderungsindex:19.05.2011
OPTISCHE- UND ROENTGEN-INSPEKTIONSSYSTEME, IN-CIRCUIT
TESTSYSTEME
2-D Inline System, Software: AOI 7.0
* Kombination unterschiedlicher Inspektionsaufgaben wie Bestückung,
THT-Lötstellen, Schutzlacke, vollflächige Lötperleninspektion
* Erfassung von Barcodes und Data-Matrix-Codes in beliebiger Position
und Anzahl auf dem Nutzen
* Anzeige der Ergebnisse der Oberseite
Softstop, Klemmung von oben, Doppelsystem für gleichzeitige Inspektion
von unten und oben.
Vielfältige Optionen und kundenspezifische Lösungen realisierbar
Anschlusswerte und Umgebungs-Bedingungen: 230 V / 50 Hz, Leistungsaufnahme
Scanner: 300 W
Temperatur: 5°C bis 35°C, Luftfeuchtigkeit: 10% bis 80% nicht
kondensierend
Sie bekommen von ATE HP3070 Testsysteme in jeder Konfiguration von 1 Modul
bis 4 Modul Testsystem !
............................ Bitte fragen Sie jede Art von HP3070 System
oder Support an...........................................................
ICA, AFTM, Upgraded PC (5.8 version software)
und allen Manuells,
dazu
vollständiges Ersatzteilpaket mit Pinblöcken und Pins
* mit 2 Vakuumpumpen,
* SUN-Workstation,
* alle Manuals, Software, etc.
* Details auf Anforderung
